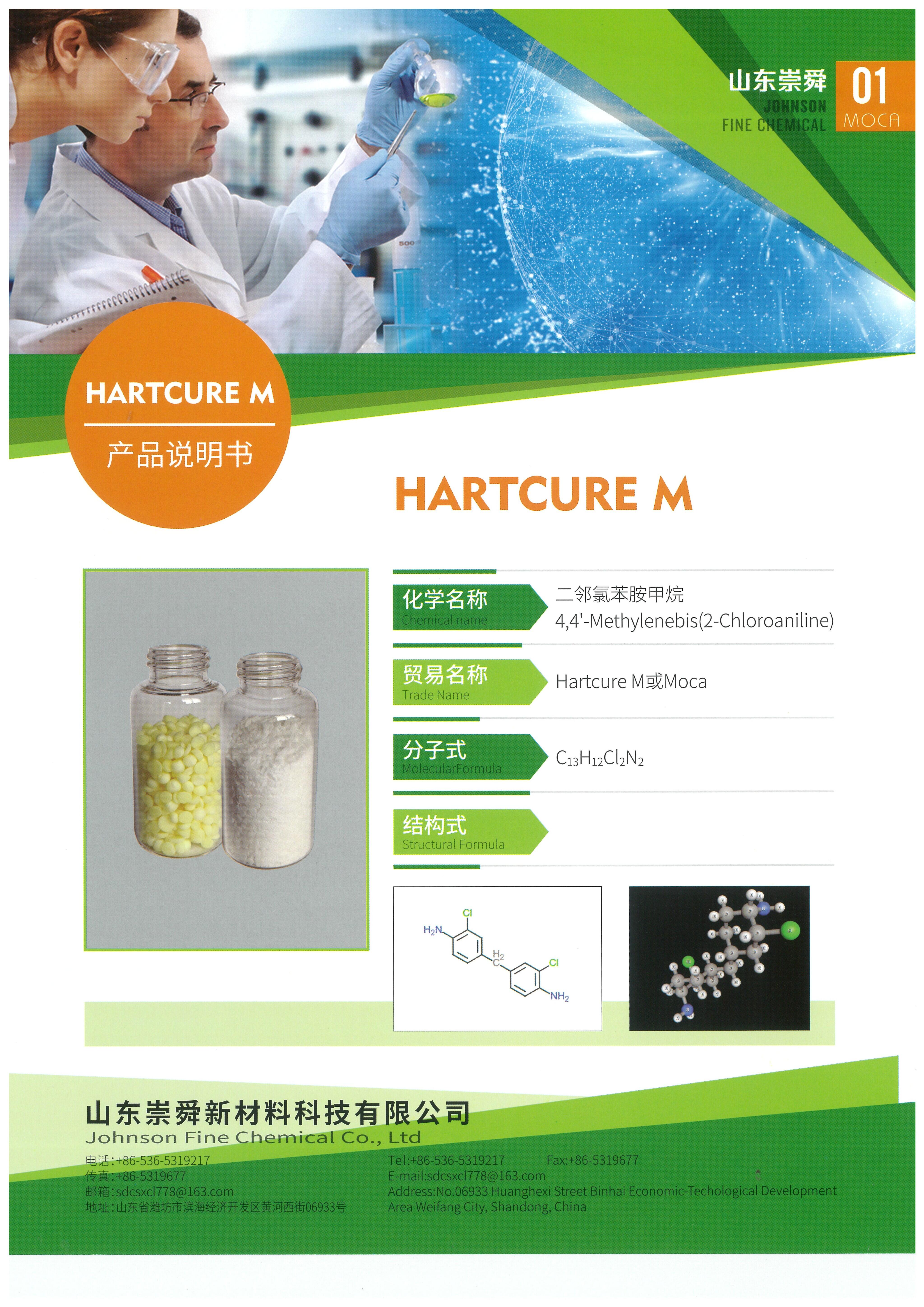

HARTCURE M (MOCA)
| 常用名稱: | MOCA |
| 化学名称: | 4,4’-二氨基-3,3’-二氯二苯基甲烷 |
| 分子式: | C13H12Cl2N2 |
| CAS号码: | 101-14-4 |
HARTCURE M，通称MOCA为一种硬化剂及扩链剂广泛应用于聚氨酯制品中，尤其适用于浇铸聚氨酯弹性体 (Casting PU Elastomer)。 HARTCURE M (MOCA) 在高温下具有优良的颜色稳定性，而使用HARTCURE M (MOCA)制成的聚氨酯弹性体可容许在摄氏100度以上的高温环境稳定运作。 同时，此种聚氨酯弹性体还具备良好的耐磨、耐化、耐拉伸、抗撕裂、耐冲击、吸震防震等特性。
MOCA 的优势 (与 DETDA 和 DMTDA 相比)
- 成品颜色较浅
- MOCA为固体，因此更容易储存及降低污染风险
- 易于处理。 适用期长
- 模量更高
- 价格较低
包装
25, 50, 70公斤/纸桶
25, 50, 70公斤/纸袋
如有客制/特殊包装需求，欢迎询问
(1) 预热预聚物
温度：80℃~85℃
由于预聚物是高黏度液体或固体，为了可加工性，预热是必要的。
注意：如果预热时间过长，预聚物的NCO含量会降低，从而改变适用期、脱模时间、硬度和物理性能。
(2) 脱气预聚物
低于 30 毫米汞柱。
当预聚物倒入容器中时，必须进行脱气过程，因为小气泡可能会导致使用时成型品的物理性能下降。
加工时，预聚物的用量不要超过容器的一半，否则在脱气过程中可能会溢出。
脱气处理后，请将预聚物温度保持在 80℃~85℃。
(3) 熔融 MOCA
由于MOCA在室温下是固体（熔点为98℃），因此需要熔融过程。
在110℃~120℃缓慢熔化。
不要将 MOCA 熔化两次。 否则，MOCA 的属性可能会改变。
(4)加热模具
在模具上涂上脱模剂后，请将模具表面温度保持在100℃~110℃。
最好在工作前一天加热模具。
(5) 将预聚物与 MOCA 混合
温度：预聚物在80℃~85℃； MOCA在110℃~120℃
确保混合比例正确，否则会改变可加工性、硬度和其他物理性能。
彻底混合，不要在溶液中产生小气泡。
(6) 灌注
混合后尽快将溶液倒入模具中。 否则，黏度会变得太高而无法正常成型。
(7) 模具预固后脱模
脱模前，请在烘箱内以100℃~110℃预固30~50分钟。
注意：如果成型品硬度低，请增加脱模时间。
(8) 后固化
脱模后，以100℃~110℃后固至少16小时。
最好的物理性能在3~7天后出来。
如果产品硬度低，则增加后固化时间。

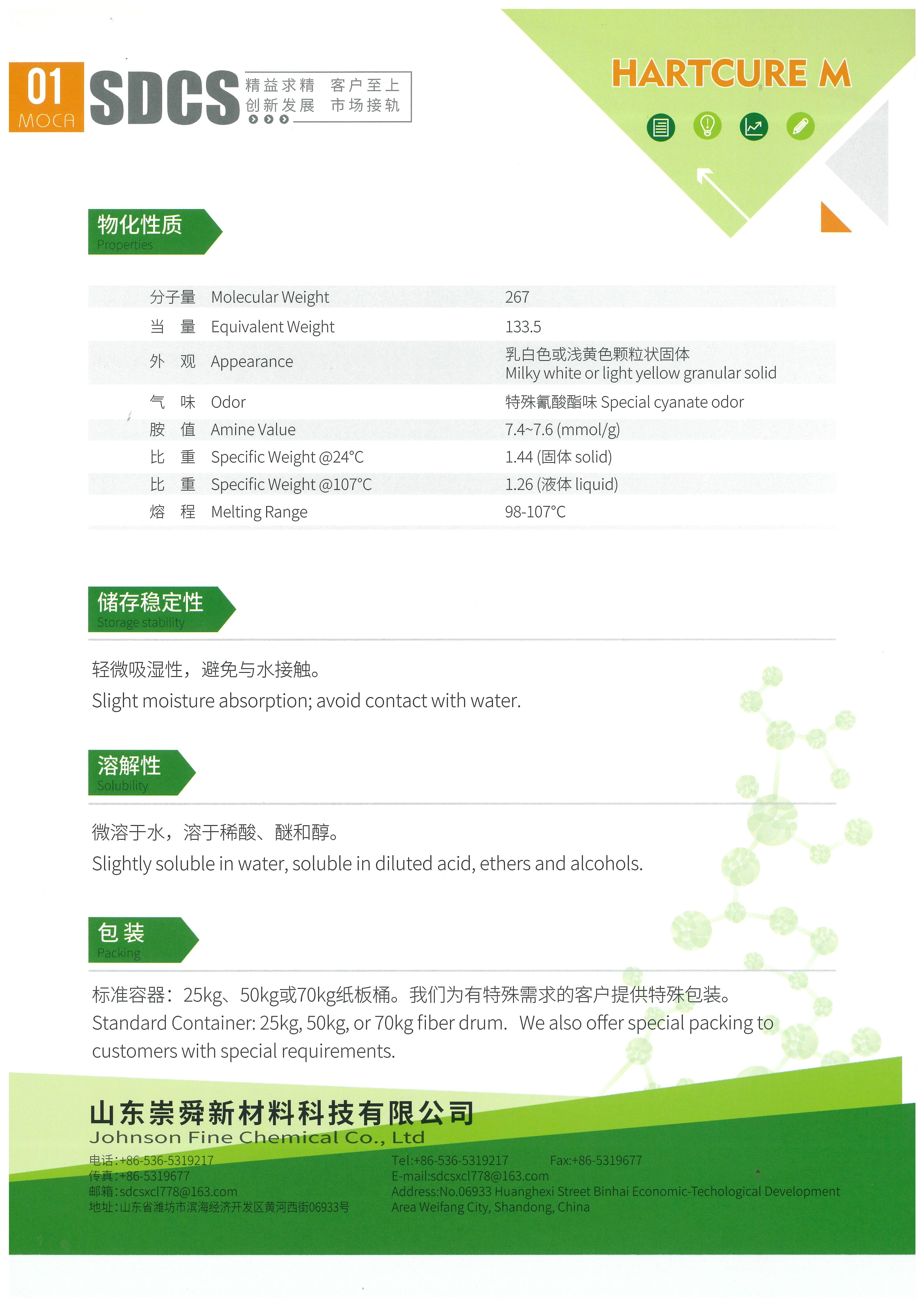

| 化学名称 | 4,4’-二氨基-3,3’-二氯二苯基甲烷 |
CAS No. | 101-14-4 |
| 分子量 (g/mol) | 267.16 |
| 外观 | 白色或浅黄色颗粒状固体 |
| 熔点 (°C) | 98 ~ 107 |
| 当量 | 133.58 |
| 胺值 (mmol/g) | 7.4~7.6 |
| 比重 (@24°C) | 1.44 |
| 比重 (@107°C) | 1.26 |
| 纯度 (%) | 99以上 |
| 包装规格 | 25, 50, 70公斤/纸桶或纸袋 |
| 有效期 | 自生产日期起6个月 |
- PU滚轮，如印刷辊等…
- PU脚轮，如推车、滑板车车轮等…
- 避震垫，如汽车避震器…
- PU防水建筑涂料
- 环氧树脂硬化剂
- 密封材料
- 绝缘材料
- 其他PU零组件，如传送带、棒垒球芯等…
