HARTCURE 30 (DMTDA)
| 常用名称: | DMTDA |
| 化学名称: | 二甲硫基甲苯二胺 |
| 分子式: | C9H12N2 S2 |
| CAS号码: | 106264-79-3 |
HARTCURE 30是一种液态的芳香族二胺硬化剂及扩链剂，用于制造耐用且柔韧的聚氨酯/聚脲弹性体，特别是需要良好机械和动态性能的聚脲体系。 在聚氨酯车轮、脚轮、滚筒、弹性体涂层等方面有着广泛的应用，同时具备环保、无毒且安全等特性，在加工过程中不会产生任何有毒粉尘、烟雾或蒸汽，与传统的硬化剂相 比消除了大部分的健康危害，并仍提供优异的物理机械性能。
包装
25公斤/铁桶
200公斤/铁桶
如有客制/特殊包装需求，欢迎询问。
DMTDA用作聚氨酯(PU)固化剂，它可以减缓 NH2 基团的活性，从而延长浇注时的适用期。
操作
DMTDA (Hartcure 30) 在室温下为液体，与 MOCA 相比具有显著的加工优势，不需要事先熔化固体。此外，它的液体形式允许在比 MOCA 更低的温度下加工预聚物，并且在混合过程中不会固化。 DMTDA (Hartcure 30) 的当量为 107，而 MOCA 的当量为 133.5。这意味着在相同的预聚体理想配比下，可减少约 20%的重量使用量。
例如：
预聚体 (%NCO 4.1) | 100 Pts | 100 Pts |
MOCA (理论值的95%) | 12.4 Pts | — |
DMTDA(理论值的95%) | — | 9.9 Pts |
合计 | 112.4 Pts | 109.9 Pts |
DMTDA和MOCA固化预聚物的物理性能比较
当使用 DMTDA (Hartcure 30) 固化剂固化时，醚和酯类型的预聚物的物理性能与基于 MOCA 的预聚物相当。在 MOCA 固化系统中，产品的物理特性对固化剂与预聚物的比例（化学计量）十分敏感，而 DMTDA 则对理想配比表现出容许的偏差。低化学计量比 (80~90%) 通常倾向于最大限度地提高抗压缩永久变形能力，而高化学计量比 (100-105%) 倾向于最大限度地提高撕裂强度和弯曲寿命。大多数应用的最佳结果是在约 95% 的化学计量下获得的。虽然固化条件（温度和时间）与 MOCA 使用的条件相似，但 DMTDA (Hartcure 30) 固化剂需要密切关注后固化条件，以获得最大的物理性能，尤其是压缩永久变形和动态性能。

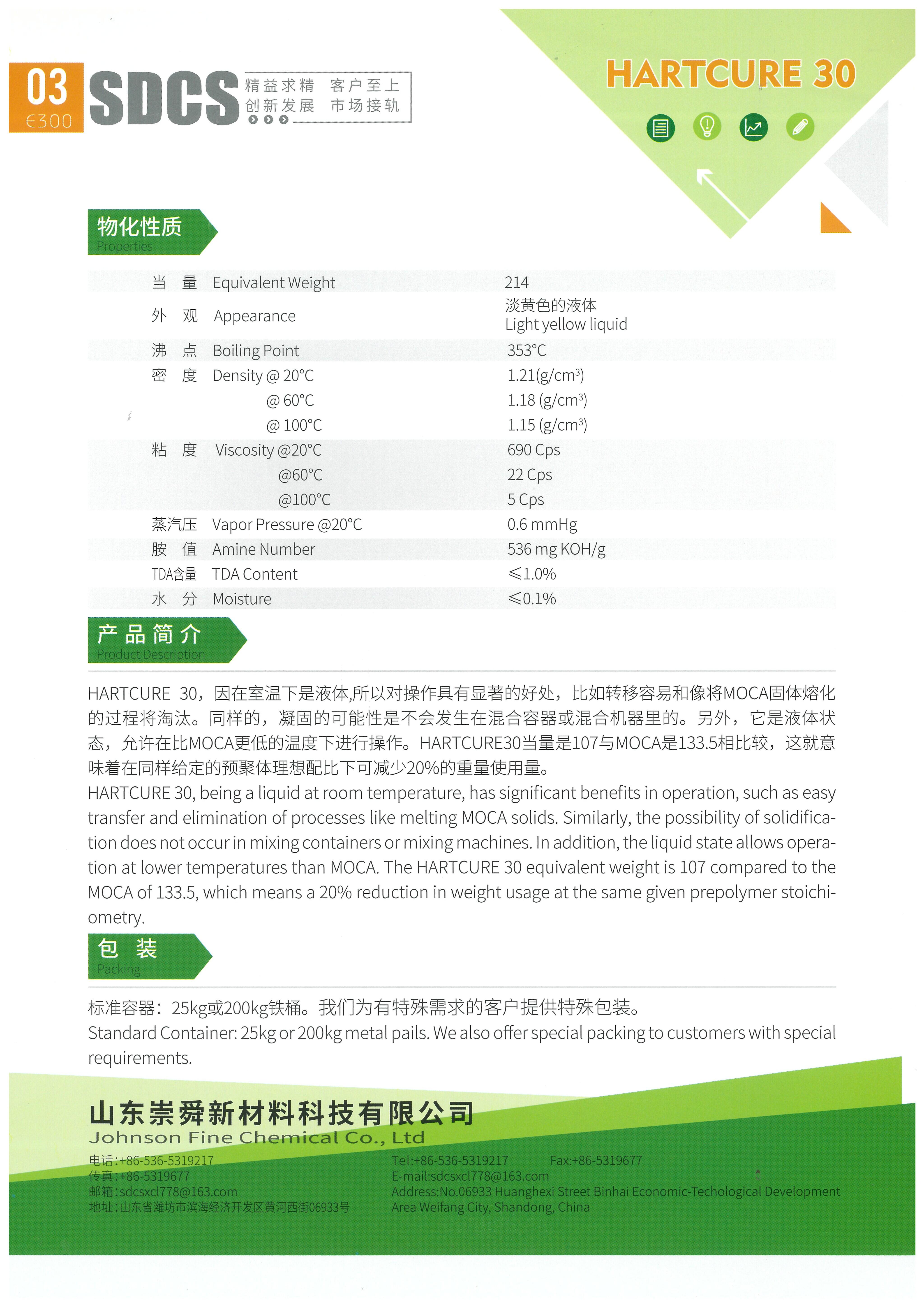

| 化学名称 | 二甲硫基甲苯二胺 |
| CAS No. | 106264-79-3 |
| 分子量 (g/mol) | 214.36 |
| 当量 | 107 |
| 外观 | 淡黄色液体 |
| 沸点 (°C) | 353 |
| 密度 (g/cm3) | 1.21 g/cm3 at 20℃/68℉ |
| 1.18 g/cm3 at 60℃/140℉ | |
| 1.15 g/cm3 at 100℃/212℉ | |
| 黏度 (cPs) | 690 at 20℃/68℉ |
| 22 at 60℃/140℉ | |
| 5 at 100℃/212℉ | |
| 蒸汽压 (mmHg @ 20°C) | 0.6 mmHg at 20℃/65℉ |
| 胺值（mg KOH/g） | 536±10 mg KOH/g |
| TDA含量 (%) | ≤1.0% |
| 水份 | ≤0.1% |
| 純度（%） | 98以上 |
| 包装规格 | 25公斤/铁桶, 200公斤/铁桶 |
| 有效期 | 自生产日期起6个月 |
备注：DMTDA（Hartcure 30）的比重在 21℃-33℃ 时约为1.20g/cm3，而熔融 MOCA 在116℃时的比重为1.26。当通过容积泵输送这两种材料时，我们需要将 MOCA 的配方重量更改为 DMTDA (Hartcure 30) 的配方重量，而无需更换计量混合机。
- 聚氨酯硬化剂或扩链剂
- 环氧树脂硬化剂
- 高强度、耐腐蚀、防水等涂料
- 建筑、船舶、汽车等工业涂料
- 黏合剂
